1、产品简介

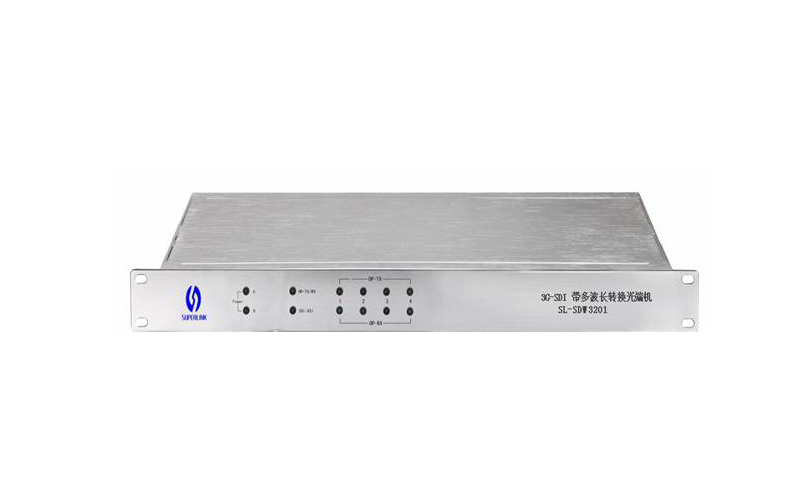

该3G-SDI单向高清光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备，信号格式从19.4Mbps到2.97Gbps, 系统支持符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准,以及DVB-ASI（EN50083-9）等数字电视格式的信号，并具有4路任意波长插入功能。采用粗波分复用系统（CWDM）能有效节省光纤资源和组网成本，它解决了光纤短缺和多业务透明传输两个问题，主要应用在城域网汇聚和接入层，并且可在短时间建设网络并开展业务。电源采用双电源供电，以确保产品的运行可靠。
2、性能特点
● 在单纤上传输1路单向3G-SDI信号4路CWDM信号
● 工作范围从19.4Mb/s 到 2.97Gb/s
● 用于SMPTE 424M (2.97Gb/s)的时钟恢复
● 自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率
● 支持SMPTE 424M (2.97Gb/s),SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准
● 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)
● 100m自动电缆均衡，适用所有在 2.97Gb/s以下的速率（Belden 1694A）
● LED状态指示灯对关键的参数进行监视
● 支持热插拔
● 1U机架式安装
3、规格参数
● 串行电视 BNC 输入
● 输入数目：1 路
● 反射损耗：>15DB
● 均衡：0-100m @ 2.97Gb/s
● 连接器：75Ω BNC
光输出
● 输出光纤数量：1
● 光纤类型：单模单纤（多模可选）
● 工作波长：1310nm 和CWDM波长
● 抖动：< 0.2UI
● 连接器：FC/PC （SC/PC可选）
● 串行电视 BNC 输出(EO/OE) 与输入同
● 输出数量：接收端2路输出
● 信号电平：800mV 标称
● 上升/下降时间：200ps 标称
● 过冲：< 10% 振幅
● 连接器：75Ω BNC
电气指标
● 工作温度：0℃～＋50℃
● 电压： 交流220V
● 功率12 W
● EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
● 平均无故障工作时间 ﹥100000小时
4、应用场合
电视演播,现场转播,高清视频会议系统，军事指挥系统
