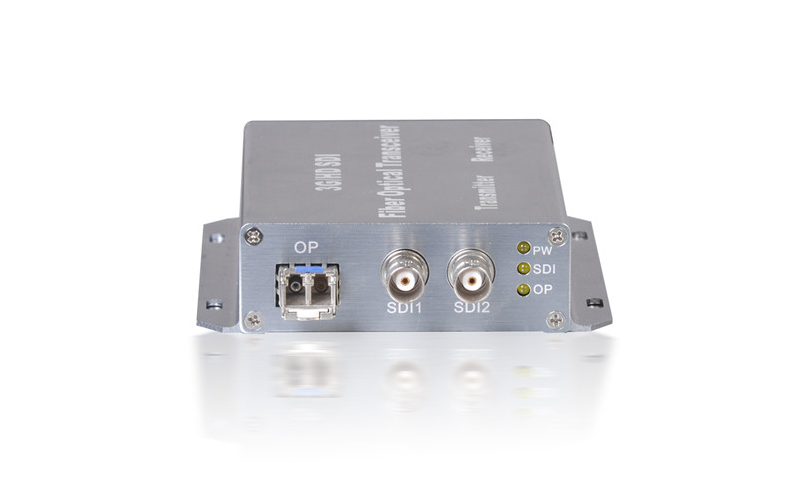

HD/SD-SDI Transceiver高清/标清视频光端机
2020-07-11 高清视频光端机
1、产品简介
该HD/SD-SDI光端机设计和生产是适用于电视行业的高可靠、高性能的串行数字光传输设备,信号格式从19.4Mbps到1.485Gbps, 系统支持SMPTE292、SMPTE259M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI(EN50083-9)等数字电视格式的信号,满足工业级产品的要求.

2、性能特点
●  在单纤上传1路单/双向HD/SD-SDI信号
●  工作范围从19.4Mb/s 到 1.485Gb/s
●  用于SMPTE 292M (1.485Gb/s)的时钟恢复
●  支持所有的SMPTE 259M 的标准,工作于143Mb/s - 360Mb/s
●  支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、M2S 和 DVB-ASI(270Mb/s)标准
●  输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)
●  150m自动电缆均衡,适用所有在 1.485 Gb/s以下的速率(Belden 1694A)
●  LED状态指示灯对关键的参数进行监视
●  可选的网管系统
●  支持热插拔
●  可提供独立式、1U机架式和4U机架式安装

3、规格参数
●  串行电视   BNC 输入
●  电视信号标准:SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率(19.4Mb/s - 1.485Gb/s)
●  输入数目:1 路
●  反射损耗:>15DB
●  均衡:0-150m @ 1.485Gb/s
●  连接器:75Ω  BNC

光输出
●  输出数量:1
●  线缆传输类型:单模单纤(多模可选)
●  工作波长:1310nm /1550nm
●  反射损失:> 15dB
●  抖动:< 0.2UI
●  连接器:FC/PC (SC/PC可选)

●  串行电视    BNC 输出(EO/OE) 与输入同
●  输出数量:接收端2路输出
●  信号电平:800mV 标称
●  上升/下降时间:200ps 标称
●  过冲:< 10% 振幅
●  反射损耗:> 15dB
●  抖动:< 0.2UI
●  连接器:75Ω BNC

电气指标
●  工作温度:0℃~+50℃
●  电压 1A@12VDC
●  功率 12 W
●  EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
●  平均无故障工作时间  ﹥100000小时

4、应用场合
电视演播、现场转播
